发电机定子故障检测解决方案





项目背景

  大型发电机定子铁芯主要采用硅钢材料冲压叠片而成,在铁芯制造过程中,由于绝缘层损坏或毛刺等因素,导致铁芯层间短路,使铁芯在工作时局部温升和空载损耗增大,影响发电机正常工作。

需求分析

  客户要求对发电机定子铁芯磁芯损耗进行测量,并通过测试反应定子铁芯中孔可能出现的发热点,以此对磁芯质量进行评估。

解决方案

1、测试设备

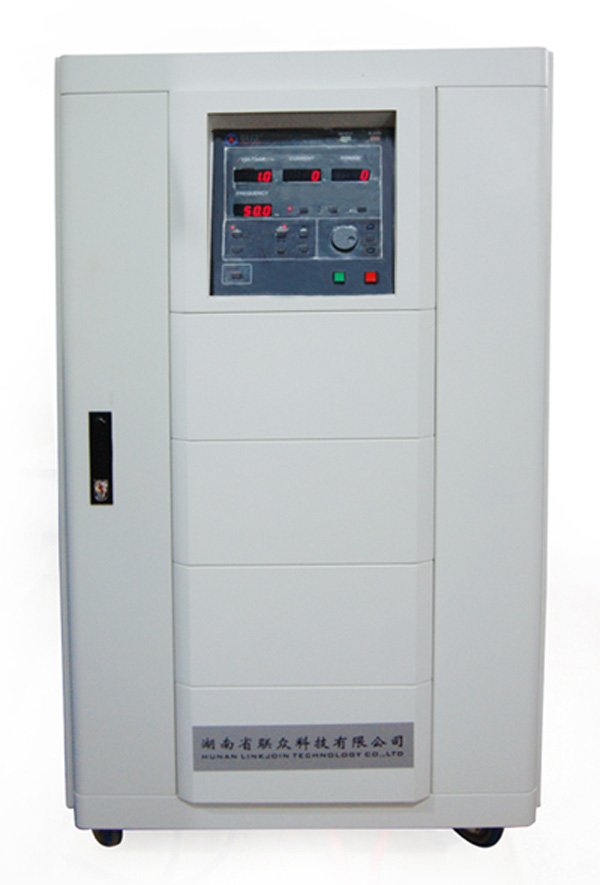

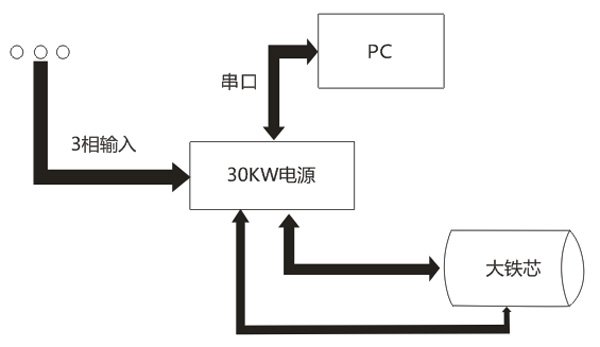

  测试装置采用大功率输出(最大输出功率30kw,最大输出电流300A)电源对铁芯在工频条件下空载电流和铁芯损耗(初级)进行测量,通过 PC上软件对电源进行控制和读取, PC软件具有自动测量、测试数据实时显示、测试结果保存、测试方案保存等功能。
  装置配合红外温度测试仪,用于对定子铁芯中孔各部位温升的测量。

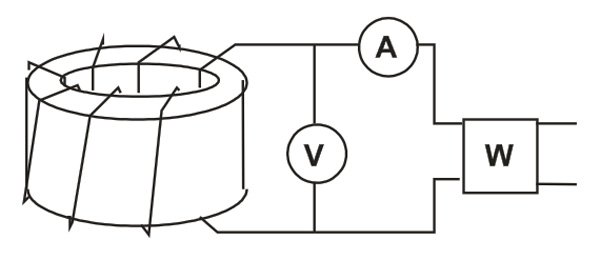

2、测量原理


3、测量参数

  • 线圈匝数
  • 测试电压
  • 电流计算
  • 铁损计算

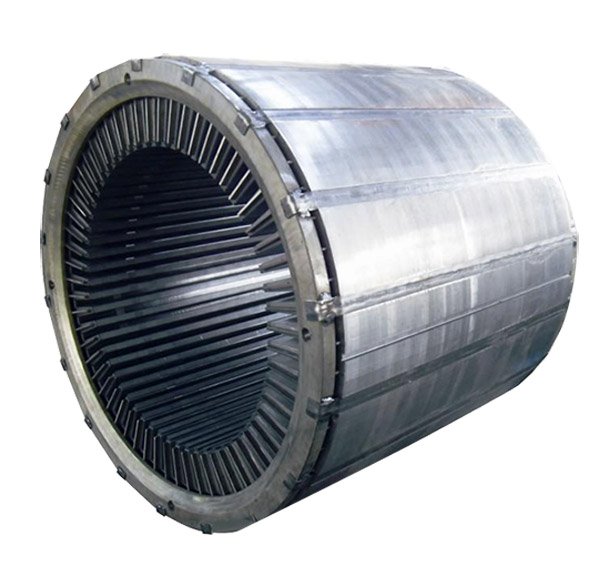

4、铁芯测试

5、操作步骤

  • 测试铁芯铁损
  • 铁芯热点分析:将铁芯置于1.5T磁感应强度下(连续通电)30分钟,用红外测温仪检测铁芯中孔内壁不同位置的温度变化。

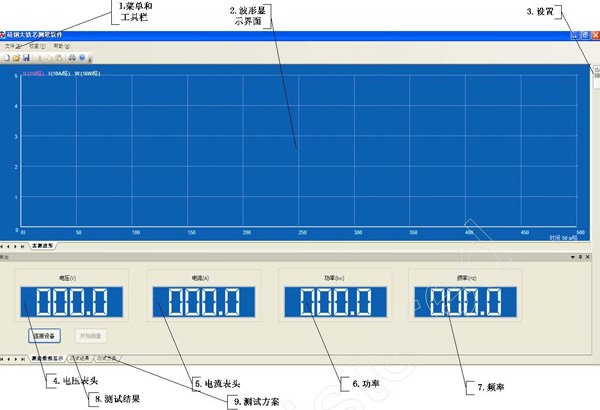

6、软件界面
