电磁阀/继电器行业软磁测量解决方案

项目背景
  随着近年汽车电子和自动化产业快速发展,配套电磁阀和继电器产品应用发展迅速,相关企业在新产品研发过程中,迫切需要对磁性材料选型评价、磁性材料及元件质量控制和磁性元件制程工艺评价等建立有效的检测手段。

需求分析
  在电磁阀和继电产品从研发到量产和过程中,主要包括:材料选型、磁路设计(有限元分析)、磁性材料或元件质量检测和磁性零件工艺改进评价四个方面。
⑴、材料选型:根据产品要求选择不同材料进行测试获得材料基本磁化曲线。
⑵、磁路设计(有限元分析):设备可提供磁化曲线的原始数据,磁路设计时可直接导入到有限元分析等设计软件中进行磁场仿真,提高设计研发效率。 设计时可以选择多种材料的数据进行仿真比较,选择匹配的材料。
⑶、磁性材料及元件质量检测:材料生产及应用企业对材料和元件出入厂时,均有明确的磁性能评价指标,通过检测可以准确评价材料是否合格,材料的一致性是否满足要求。
⑷、工艺评价:软磁材料在经过加工后,由于加工时的外力使材料内部产生应力,并因些影响到材料的磁性能(尤其对磁导率和矫顽力影响较大),通常需要通过热处理消除材料在加工过程中所产生的应力。此时,可通过测量材料磁参数,对材料工艺进行评价。反之,在有一些磁性器件的特定应用领域,由于对零件的加工精度有着极其严格,为了避免热处理造成的零件形变,通常不做热处理,工程人员会尝试比较各种不同加工方法来减少加工过程中对材料磁性能的影响,检测零件矫顽力来比较不同工艺条件对材料磁性能的影响,无疑是一种非常直观有效的检测手段。

解决方案
1、测试设备
  MATS磁性材料自动测试系统:系统集成MATS-2010SD软磁直流测量装置和CIM-3200软磁材料矫顽
力测量仪两个子系统。

2、设备功能
⑴、MATS-2010SD软磁直流测量装置可自动测量软磁材料在静态(直流)条件下的基本磁化曲线和磁滞回线,准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。
⑵、CIM-3200HC软磁材料矫顽力测量仪可用于测量条状、棒状或片状样品和软磁工件的矫顽力。

3、测试范围

  测试参数 样品形状
MATS-2010SD 起始磁导率μi
最大磁导率μm
饱和磁感应强度Bs
剩余磁感应强度Br
矫顽力Hc
磁滞损耗Pu
B(H)磁化曲线
B(H)磁滞回线
μ(H)磁导率曲线 环形
EE/EI型
UU/UI
矩形
CD型
双孔
……
CIM-3200HC 矫顽力Hc 条状、片状和
棒状软磁零件


4、软件界面

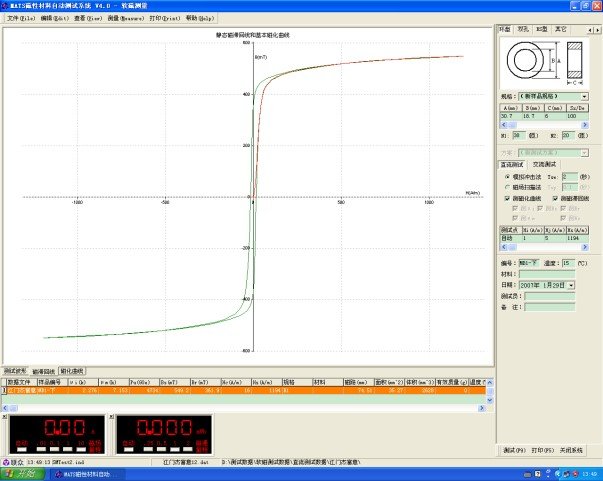

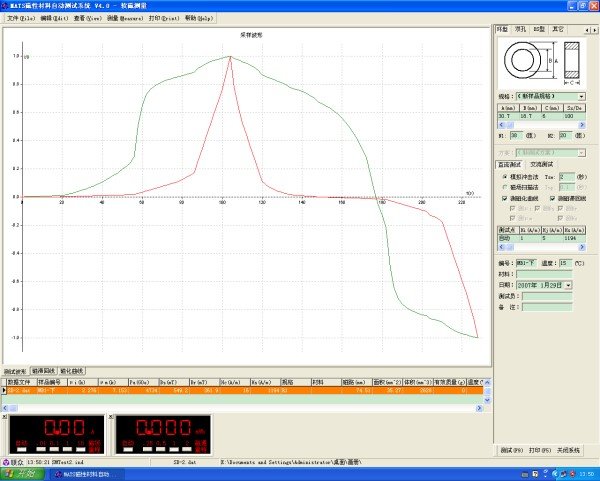

⑴、软磁测试界面





⑵、矫顽力测试界面
