一、概述
矫顽力体现了磁性材料的抗退磁能力和磁稳定性特性。当一个磁性材料被外磁场磁化至饱和后，即使外磁场减弱甚至消失，材料仍能保持一定程度的剩磁。要消除这部分剩磁，就需要施加一个与饱和磁化方向相反的磁场，这个反转磁场的最小值即为矫顽力。因此，矫顽力高的材料，其磁化状态很难改变；而矫顽力低的材料则容易被磁化和去磁。我们通常将具有低矫顽力和高磁导率的磁性材料称为软磁，将具有高矫顽力和高剩磁的磁性材料称为硬磁。这里我们主要介绍软磁材料矫顽力测量方法。

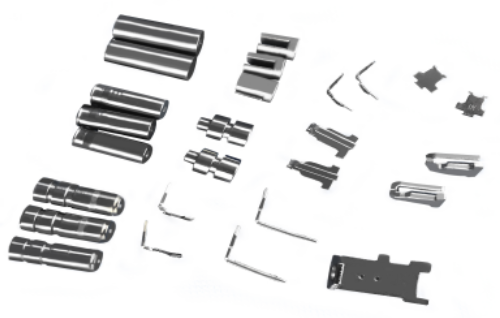

图1 测试零件
二、几种测量矫顽力的方法
1、退磁曲线法：这种测试方法适用于规则形状样品，如圆环，规则棒状等。其测试步骤大致如下：
（1）饱和磁化：将样品磁化到一定程度但不必饱和。
（2）反向退磁：逐步减小磁场，记录B-H曲线，直到B几乎为零。
（3）获取矫顽力结果：退磁曲线上首次出现正向磁化的点对应的磁场即为矫顽力。
2、开路螺线管法：较适用于软磁合金及各种软磁零件。其测试步骤大致如下：
（1）饱和磁化：将试样置于螺线管中，并施加一个足够强的直流磁场，使试样达到饱和磁化状态。
（2）撤销磁场：在试样达到饱和磁化后，迅速撤去外磁场。此时，试样会保留一定的剩余磁化强度。
（3）反向退磁并获取矫顽力结果：在快速去磁后，剩磁强度开始下降，通过测量这个过程中外加磁场与剩磁的关系，找到剩磁刚好降为零时对应的磁场强度，即为矫顽力Hc。
三、影响测试结果的因素
在测试过程中，以下几点将会对测试结果造成干扰：
1、外加磁化场大小；例如，同一个样品在30000A/m和50000A/m外加磁化场下开始退磁，其测得的矫顽力值大小可能会有不同，即在外加磁化场不能使得样品达到其充分的磁化饱和状态情况下，外部磁化场越大测得的矫顽力值越大。
2、温度，电磁干扰、振动、磁场杂散射等环境因素；在测试环境中，尤其是在非理想条件下，可能存在杂散磁场，这些磁场可能是由附近电器设备、不完善的磁屏蔽或测试设备本身的磁场泄露产生的。杂散磁场的随机性和不稳定性会引入额外的磁场分量，干扰磁滞回线的测量，使得矫顽力的确定变得复杂且不准确。
3、充分磁化；这里的充分磁化并不是指磁化至完全饱和状态，而是表示使得样品充分磁化至外加磁化场大小。磁性材料在外部磁场的作用下，其内部磁矩逐步对齐，导致材料的磁化强度增加。但是，这一过程并非瞬间完成，尤其是在高矫顽力的材料中，磁矩的完全对齐需要时间。保持外加磁场一段时间，可以让更多的磁矩按照外场方向排列，直到材料达到或接近其最大磁化状态，即饱和磁化。
四、CX系列矫顽力测量仪简介
CX系列矫顽力测量仪符合GB/T3656、GB/T13888和IEC 60404-7等标准要求，可用于电磁阀，继电器等零件和电磁纯铁（DT4系列）、导磁不锈钢（马氏体、铁素体等）等磁性材料矫顽力的测试。测试样品形状包括：条状、片状、棒状等各类异型样品。有多个产品配置可供选择，激励磁场从30KA/m到最高400KA/m，测量样品的范围由0至50000 A/m。测试结果可以对标日本东北钢铁保磁力计K-HC1000，德国霍释特FOERST 1.097 HCJ矫顽磁力测量系统等进口产品。

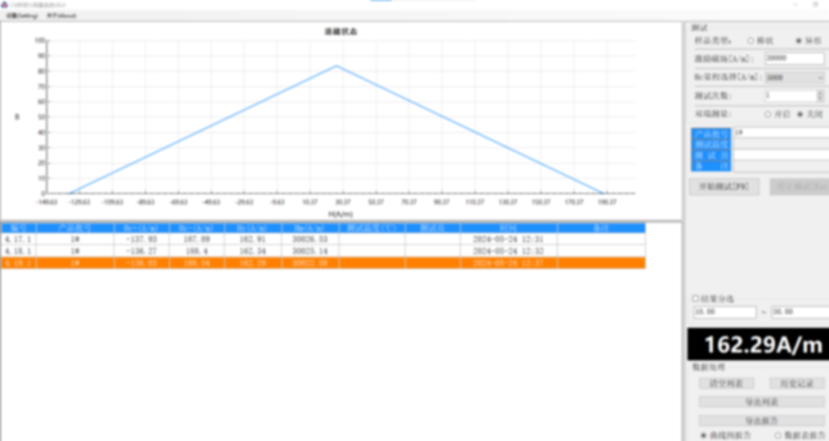

图2 CX系列上位机测试结果
