在电力设备和电机制造领域，硅钢片也称电工钢片 ( 带 )作为关键材料，其涂层绝缘性能的优劣直接关系到设备的效率与安全性。绝缘电阻测试，作为评估硅钢片表面绝缘涂层质量的一项重要手段，对于确保电机、变压器等产品的长期稳定运行至关重要。本文将深入浅出地介绍硅钢片绝缘电阻的测试方法、重要性，测试的基本原理及操作中的注意事项，为相关领域的专业人士和爱好者提供一份全面的科普指南。
一、硅钢片绝缘涂层的重要性
硅钢片，以其低铁损和高磁导率特性，在电力变压器、电动机等电器设备中广泛用作核心磁性材料。然而，为减少涡流损耗和提高效率，硅钢片通常会被涂覆一层绝缘涂层。这层薄薄的涂层不仅能够显著降低能量损失，还能防止电磁干扰，增强设备的绝缘性能，保障运行安全。
图1-1 硅钢板
图1-2 硅钢片（带）
二、绝缘电阻测试原理
绝缘电阻测试基于欧姆定律，即电流通过任何材料时，其大小与材料两端的电压成正比，与材料的电阻成反比。在硅钢片涂层测试中，通过施加一定电压，测量流经涂层表面的微小电流，从而计算出绝缘电阻值。该值越高，表明涂层的绝缘性能越好。
三、测试方法与设备
硅钢片涂层绝缘电阻测量仪是专为此类测试设计的精密仪器，它能够按对电工钢板（带）的层间电阻和涂层附着力进行测试。测试仪通常包含十个固定面积的金属触点，这些触点在规定的电压和压力下压在涂层表面，通过监测流经触点的电流来评估涂层的有效性。测试过程中，触点间的电压被稳定控制在500mV±2.5mV，电流测量范围则在0-1A内。这种多点测试并计算平均值的方式，可以更准确地反映涂层的整体绝缘性能。
图3-1 测试电路图
CX-500M硅钢片绝缘电阻测量仪是可自动测量电工钢片 ( 带 ) 涂层绝缘电阻系数的层间电阻测量仪，严格按照GBT 2522-2017 国家标准测试，使用富兰克林测试方法测试，设备由稳压电源单元 、 精密电流测量单元、控制处理单元、测试台体 ( 配有 10 根触头及金属杆、钻头、电动压力控制单元) 等主要功能部件组成。用户只需输入测试条件、记录参数和放置样品即可自动完成测试。设备可选配样品位置自动切换选件，可设置2-10次自动位置切换。

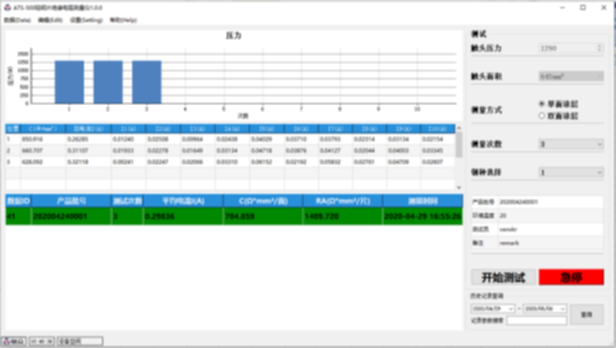

图3-2 CX-500M上位机测试结果效果图
四、结论
硅钢片绝缘电阻测试不仅是产品质量控制的关键环节，也是维护电力设备高效、安全运行的基础。通过科学合理的测试方法和严谨的操作流程，可以有效监控涂层性能，及时发现并解决潜在问题，从而提升电气设备的整体效能和使用寿命。随着技术的进步和行业标准的不断完善，绝缘电阻测试的精确度和效率也将持续提升，为推动电力行业的绿色发展贡献力量。
