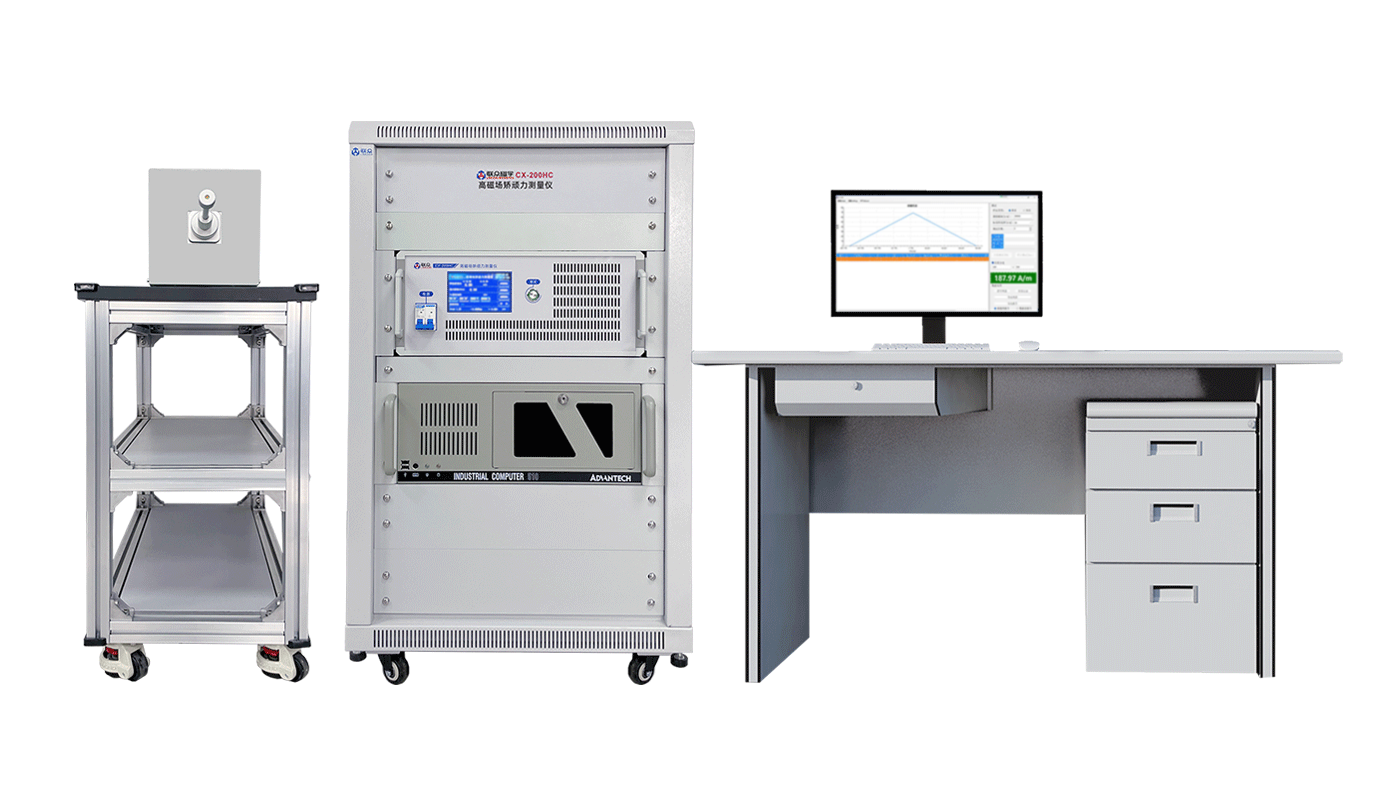

CX-200HC高磁场矫顽力测量仪是一款快速测量磁性材料矫顽力的专用设备，可测量软磁材料条状、棒状或片状样品和继电器、电磁阀和磁头等磁性零件，可测量硬质合金、半硬磁合金等磁性材料。可直观评价磁性零件在制作工艺（电镀、退火和焊接等）过程中磁性能的变化。

CX-200HC高磁场矫顽力测量仪采用振动线圈零磁通检测传感器，无需漂移调整和调零，灵敏度高、检测重复性和准确高。

CX-200HC高磁场矫顽力测量仪配置磁屏蔽仓，有效屏蔽地磁场和外部电磁干扰，屏蔽后磁场低于0.5A/m。

CX系列矫顽力测量仪可用于电磁阀，继电器等零件和电磁纯铁（DT4系列）、导磁不锈钢（马氏体、铁素体等）等磁性材料矫顽力的测试。CX系列矫顽力测量仪为联众集团升级产品，替代原型号：CIM-3200HC，CIM-3202HC，CIM-3203HC，ATS-320等，新产品系列具有更优的性价比。其中CX-150HC，CX-200HC，CX-400HC等高端型号可用于对标日本东北钢铁保磁力计K-HC1000，德国霍释特FOERST 1.097 HCJ矫顽磁力测量系统等进口产品。联众集团矫顽力测量仪广泛用于磁性材料生产和电磁阀继电器领域，合作企业包括宝钢技术中心，东北特钢，联合汽车电子，博格华纳，海力达等。

1.  磁通测量

采用梯度磁场过零检测法磁通信号，通过智能动态换挡及数字放大技术，保证高的信号分辨率。

2.  磁场测量

通过测量磁化电流获得磁场强度，最小分辨率0.01A/m。电源动态平滑换挡，满足大电流输出，并保证高的测量分辨率和精度。

3．测量技术

CX-200HC高磁场矫顽力测量仪（测试主机）采用ARM控制技术，多种信号处理算法，快速模糊算法，数字滤波算法，智能ΔB控制技术。在保证样品充分磁化和退磁的同时，具有极高的测试效率。

► 测试样品种类：可测电工纯铁、硅钢片、铁镍合金和马氏体不锈钢等软磁材料；硬质合金，半硬磁材料；。

► 测试样品形状： 条状、片状、棒状和各类异型样品；

► 可直接测量继电器、电磁阀、磁头、漏电开关保护器和磁性标

签等软磁零件的矫顽力。

► 测试范围：5〜50000A/m

► 样品尺寸：maxΦ45mm*150mm

► GB/T 3656电磁纯铁及软磁合金矫顽力的抛移测量方法

► GB/T 13888在开磁路中测量磁性材料矫顽力的方法

► IEC 60404-7 Magnetic materials -Part 7: Method of measurement of the coercivity (up to 160 kA/m) of magnetic materials in an open magnetic circuit

※ 使用环境

参数

技术指标

输入电源

单相220V，50Hz

使用环境

环境温度：23±5℃；环境湿度：30～75%RH

外磁场干扰

应绝对避免

热平衡时间

10分钟

※ 装置技术参数

型号

CX-200HC

最大磁化功率

4000W

电流细度

< 0.1%×当前量程

电流稳定度

优于0.05%

最大磁场

200kA/m

磁场分辨率

0.01A/m

矫顽力测试范围

5-50000A/m

屏蔽后中心磁场

低于0.5A/m

准确度

±2%

重复性

标准样品：优于±0.5%（测量直径10mm,长度100-200mm电工纯铁标准样品时）

磁性零件：±1%,±0.5A/m

测试周期

30-60s

► 可导出当前测量数据栏显示的测量数据，导出格式为EXCEL

► 可显示测量图形，在样品测试完成后显示两个磁场方向的退磁曲线。

► 数据表格可显示ID、产品批号、Hc、Hm、测试员、日期和备注等信息。

► 支持合格判定，可预设合格范围，测量结果超出范围时，数据标示为红色。

► 可通过测量时间查询或者记录参数搜索；记录参数包括“产品批号”、“测试员”和“备注”中输入的记录参数；
