CX-500M硅钢片绝缘电阻测量仪



 简介



CX-500M硅钢片绝缘电阻测量仪可自动测量电工钢片 ( 带 ) 涂层绝缘电阻,设备由稳压电源单元 、 精密电流测量单元、控制处理单元、测试台体 ( 配有 10 根触头及金属杆、钻头、电动压力控制单元) 等主要功能部件组成。用户只需输入测试条件、记录参数和放置样品即可自动完成测试。设备可选配样品位置自动切换选件,可设置2-10次自动位置切换。CX-500M为联众集团升级产品,替代原型号ATS-500M




 设备特点



  ► 测试压力自动控制;

  ► 采用触头电流独立控制和采集;

  ► 自动化测量模式,平均完成单次只需20S,极大提高检测

效率,具有声音报警;

► 采用通用安全防护功能,急停旋钮能防止人为误操作而造成安全事故;

  ► 智能化电控系统,能自动检测和处理大部分异常和故障;

  ► 可选配计算机及上位机软件,实现测量和数据管

  ► 可选配样品位置自动切换选件,可设置2-10次自动位置切换。



 测试项目

► 电工钢片(带)涂层绝缘电阻系数测量范围:≥1.5Ωmm2

  ► 设备可用于电工钢片(样片,冲片)绝缘涂层质量 控制。

  ► 试样尺寸:(30mm-110mm)*(110mm-500mm)

  ► 试样厚度:0.1mm-1.0mm

  ►试样表面应清洁、平整、无斑痕和划痕。



 适用标准



► GB/T 2522-2017电工钢片(带)涂层绝缘电阻和附着性测试方法

► IEC60404-11:2012 Magnetic materials - Part 11: Methods of measurement of the surface insulation resistance of electrical steel strip and sheet







 技术参数

※ 使用环境

参数

技术指标

输入电源

单相220V±22V,50Hz

使用环境

环境温度0-40℃;环境湿度:20~85%RH

预热时间

10分钟

※ 稳压电源单元

参数

技术指标

输出电压

DC:0~500mV

输出电流

DC:0-1.2A

电流、电压准确度

优于 0.3%

※ 测试台单元

参数

技术指标

10个导电触头面积

645 mm2 ± 0.5 %

触头压力范围

0.01-5N/ mm2

压力准确度

优于0.5%

测量时压力

2N /mm²

一次测量时间

小于20S

※ 其它

参数

技术指标

铜板测试电流

0.98A~1.02A

外围尺寸

460mm(W)*400mm(D)*980mm(H)

重量

65Kg

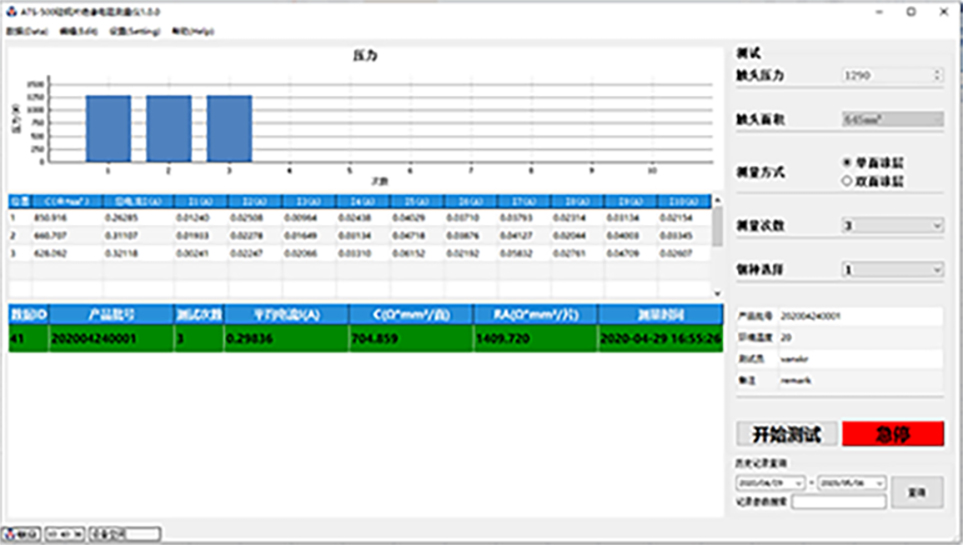

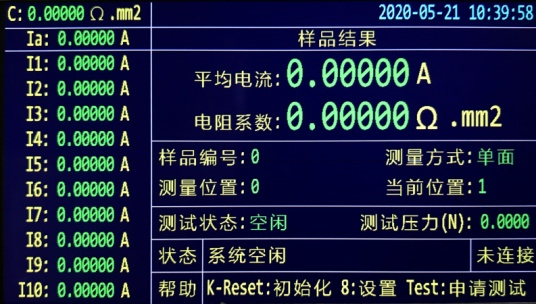

◆ 软件界面
