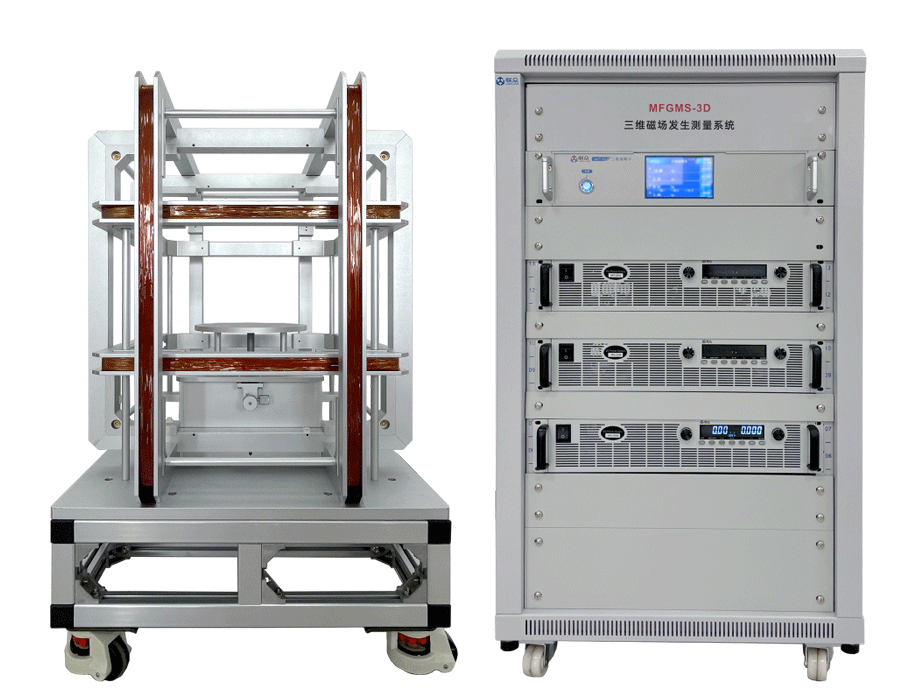

三维磁场发生测量系统由三维磁场线圈、三台精密恒流电源和三维高斯计组成。通过控制精密恒流电源作用于三维磁场线圈，可在空间产生任意方向的磁场，并通过三通道高斯计进行精准测量显示。该系统可应用于地球磁场的抵消、各种磁场实验及场强设备的校准。具有丰富的电磁仿真，磁路设计经验。可定制各种规格类型的亥姆霍兹线圈，螺线管，电磁铁等磁场发生装置；可定制各种磁屏蔽桶，磁屏蔽罩。

三维磁场线圈

►更好的空间均匀性：磁场的分布更加均匀；

►可重复性和稳定性：能够提供重复且稳定的磁场；

►精确控制：能够提供精确的磁场控制和调节。可以通过调整线圈中的电流，实现所需的磁场强度。

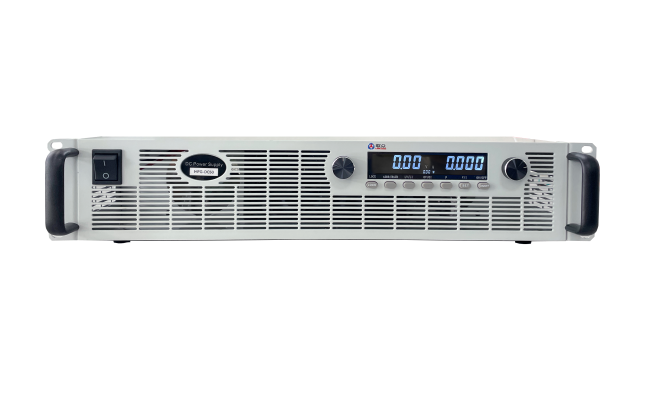

精密恒流电源

►输出指示：高精度电压电流显示，5位液晶屏显示；

►电压电流预置：自带面板预置按键，可预先设定电压电流值；

►输出开关功能：可在不关闭电源的情况下，关闭及开启电源输出；

►恒压恒流：输出恒压恒流自动切换，电压电流值连续线性调节；

►保护功能：过压保护、过流保护、过温保护。

►记忆功能：可记忆关机前设定的内容；

三维

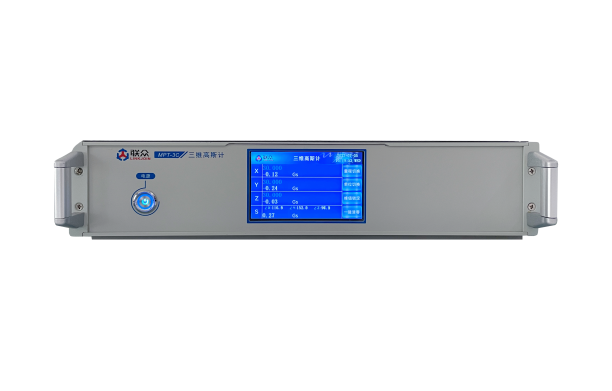

高斯计

►显示方式：采用带触控功能的串口智能显示屏，可以方便地显示所有需要的信息，且所有操作均可通过屏幕的选择框来实现，屏幕操作简单，具有很好的人机交互性；

►多测量值显示：X,Y,Z三个方向的磁场强度，三个方向的矢量叠加值和角度，日期和时间（可调）；

►自动量程功能：可通过屏幕选择框设置高斯计自动/手动量程；

►单位切换：单位可选T（特）,mT（毫特）,Gs(高斯),Oe（奥斯特）,KA/m(千安/米)；

►峰值锁定功能：可以自动捕获磁场正的最大值和负的最小值；

►一键清零功能：将探头放入零磁场治具中点击屏幕“一键清零”，有效避免地磁或外磁场带来的偏置和影响；

►记忆功能：可记忆关机前设定的内容。

线圈结构

三维

中心磁场

±20Gs

工作温度

常温

磁场均匀度

优于10%（均匀区和均匀度由线圈直径决定，需更高要求则需定制更大尺寸线圈）

磁场均匀区

均匀区大于280*300*300mm（均匀度优于10%）；

线圈1

线圈2

线圈3

线圈参数

内经

550 mm

600 mm

660 mm

外径

600 mm

660 mm

720 mm

线圈总电阻

约5Ω（20℃）

约6Ω（20℃）

约7Ω（20℃）

样品支架

样品平台直径≥200mm

最大使用电流

DC：10A

相对湿度

65±20% RH

冷却方式

自然冷却

干扰

无粉尘、强电磁干扰

备注

线圈参数为理论计算值，可能会根据实际测试情况进行调整，最终参数以实物为准。以上参数均可根据用户需求定制。

型号

MFG-DC50

电流输出

0-10A可调

直流电压输出

0-50V可调

稳流精度

源效应：≤0.3%有效值（输入电源电压变化±10%时引起的输出电压变化率）

时漂：≤1%有效值（电源连续工作时间大于8小时引起的输出电流变化率）

温漂：≤0.3%有效值/℃（环境温度范围内由环境温度变化引起的输出电流变化率）

负载效应：≤0.5%有效值（电源输出电压从零至额定值变化时引起的输出电流变化率）

输出纹波

稳压状态：≤0.5%+10mV（rms）(有效值纯阻性测试方法)

电流精度

≤0.3% F.S.

电压精度

≤0.3% F.S.

输出显示

五位显示，四位半位LCD，分辨率≥0.01

电源控制方式

面板旋转编码器开关调节 调节分辨率一个字节

电压电流设定

旋转编码器

电压电流预置

旋转编码器

通信功能

标配RS232、RS485接口与电脑或其他设备连接进行数据控制

输出极性

单极性

保护功能

过流、过压、过温保护

型号

MFT-3C

显示方式

带触控功能的5寸串口智能显示屏

单位切换

T、mT、Gs、Oe、KA/m 单位通过屏幕“单位切换”进行切换

量程与分辨率

X方向:±30GS/±300GS/±3000GS/±30000GS；分辨率：0.01Gs

Y方向:±30GS/±300GS/±3000GS/±30000GS；分辨率：0.01Gs

Z方向:±30GS/±300GS/±3000GS/±30000GS；分辨率：0.01Gs

精度（显示值）

读数的±0.3%±0.05%量程

探头类型

XYZ组合式三维霍尔芯片

通讯接口

RS232

测量过程

自动

部件名称

型号及说明

三维亥姆霍兹线圈

MF-3D

精密恒流电源

MFG-DC50

三维高斯计

MFT-3C

标准机柜

600mm*600mm*900mm

控制软件

非标定制
