MPT-1M电感法磁导率仪
◆简介

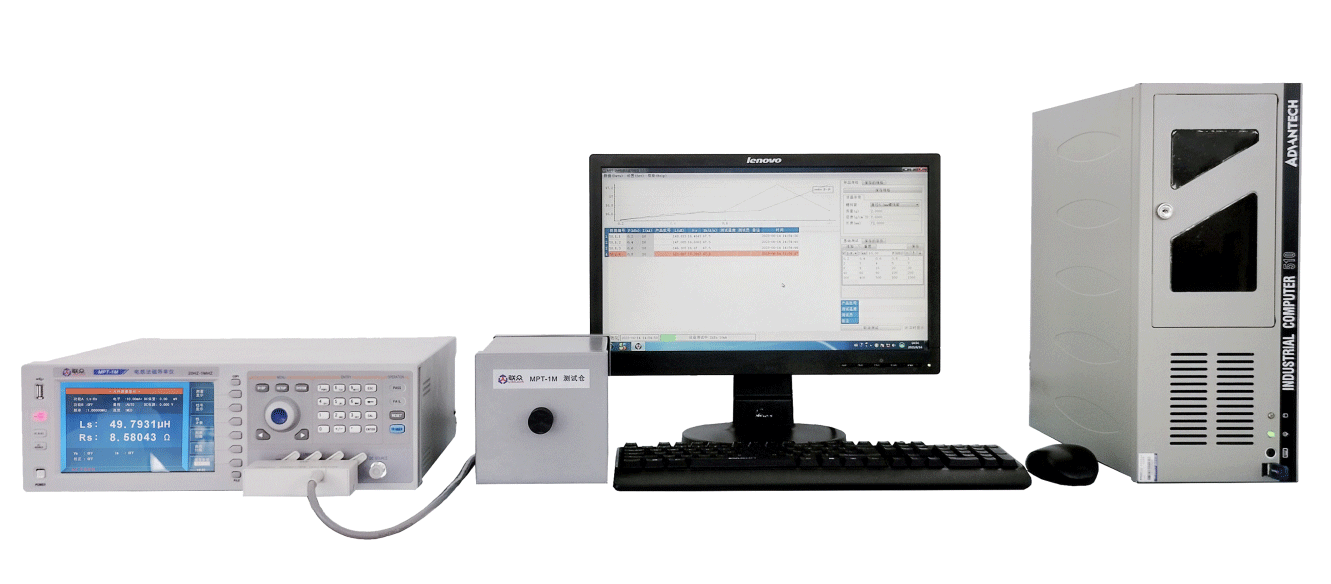

MPT-1M电感法磁导率仪装置使用电感模型原理，可自动非晶/纳米晶、硅钢、坡莫合金等软磁材料在50Hz～1MHz（连续频率）下的磁导率，可推算特定条件下的Hm等相关参数。设备由精密电感测试仪和工控计算机组成自动测试系统， 配置电感法磁导率测量系统V8.0上位机软件，可实现各种复杂条件下的磁导率测量以及数据管理。 MPT-1M电感法磁导率仪配有测试仓，在进行开路条带测试时可有效避免地磁或外磁场带来的偏置和影响，保证了开路磁导率测试的有效性和可比性。 |
◆设备特点

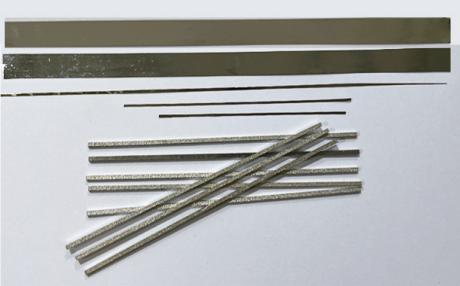

测试项目 | ►测试 | ►测试样品种类：非晶/纳米晶、硅钢、坡莫合金等软磁材料。 ►测试方法：开路样品放入测试治具中固定后将其送入测试仓进行测量。 ►.测试参数：测量软磁材料的磁导率参数，可推算特定条件下的Hm等动态磁性参数。 |

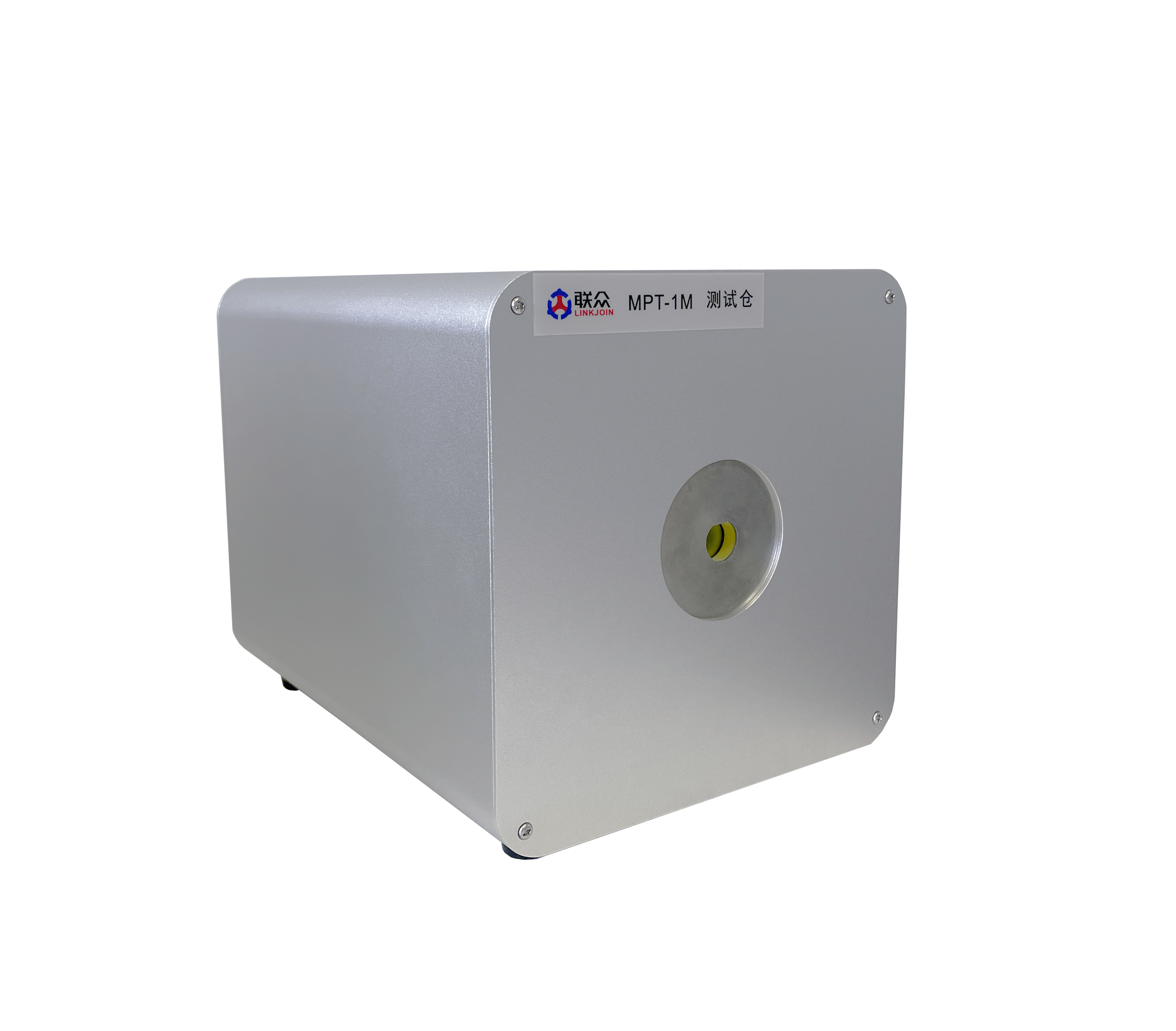

测试仓 |
| ►磁场屏蔽性：可屏蔽地磁场等外界磁场； ►重复性和稳定性：可达到重复稳定的磁场屏蔽效果； ►便利性和适用性：可根据需要更换螺线管以及体积小巧，移动方便。 ►精确方便：通过中间小治具可精确达到测试仓最中心位置，让屏蔽效果达到最佳。
|
◆ 测试软件
►显示方式：通过列表和曲线图显示，列表可直观显示F、I、L、ur、Hm、产品批号、测试员以及时间备注等； ►多模式测量：具有F-I和I-F扫流和扫频双模式； ►高准度测量：基本测量点准确度达到0.05%； ►列表扫描功能：将所测参数设置好进行一次性测量； ►保存功能：可通过保存按键来保存样品规格数据和测量参数数据； ►记忆功能：可记忆关闭软件前最后设定的内容； ►导出数据功能：可将测试结果数据进行Excel表格导出，方便数据操作和保存； ►历史记录功能：可根据时间来查询和导入历史测量结果数据； ►实时功能：直观显示每次测量的结果； ►保护功能：参数数据限制保护，超出范围弹窗终止提醒。 |
◆ 技术参数
1、电感法磁导率仪
型号 | MPT-1M |
频率测量范围 | 50Hz～1MHz |
屏幕分辨率 | 1mHz，5位频率输入 |
电流测量范围 | 100uA～50mA(峰值) |
电感测量范围 | 0.00001uH-99.9999KH |
电感基本测量 准确度 | 0.05% |
磁导率重复性 | ±1%(基础测量点) |
测量速度 | 200ms/次(最快) |
测量模式 | F-I和I-F模式 |
显示功能 | 列表数据显示和曲线图显示 |
保护功能 | 过热、过流、过压、参数条件保护 |
测试过程 | 自动 |
2、测试仓
中心屏蔽磁场 | 小于0.024A/m |
工作温度 | 常温 |
可测试样品宽度 | ≤4mm（其它宽度可定制） |
可测试样品长度 | ≤50mm |
◆设备配置一览表
部件名称 | 型号及说明 |
电感法磁导率仪 | MPT-1M |
工控计算机 | IPC |
测试仓 | MPT-1M测试仓 |
测试连接线 | 四端转二BNC |
显示器 | 联想23寸 |
上位机软件 |
