MPT-1M50A直流偏置特性测量
◆ 简介

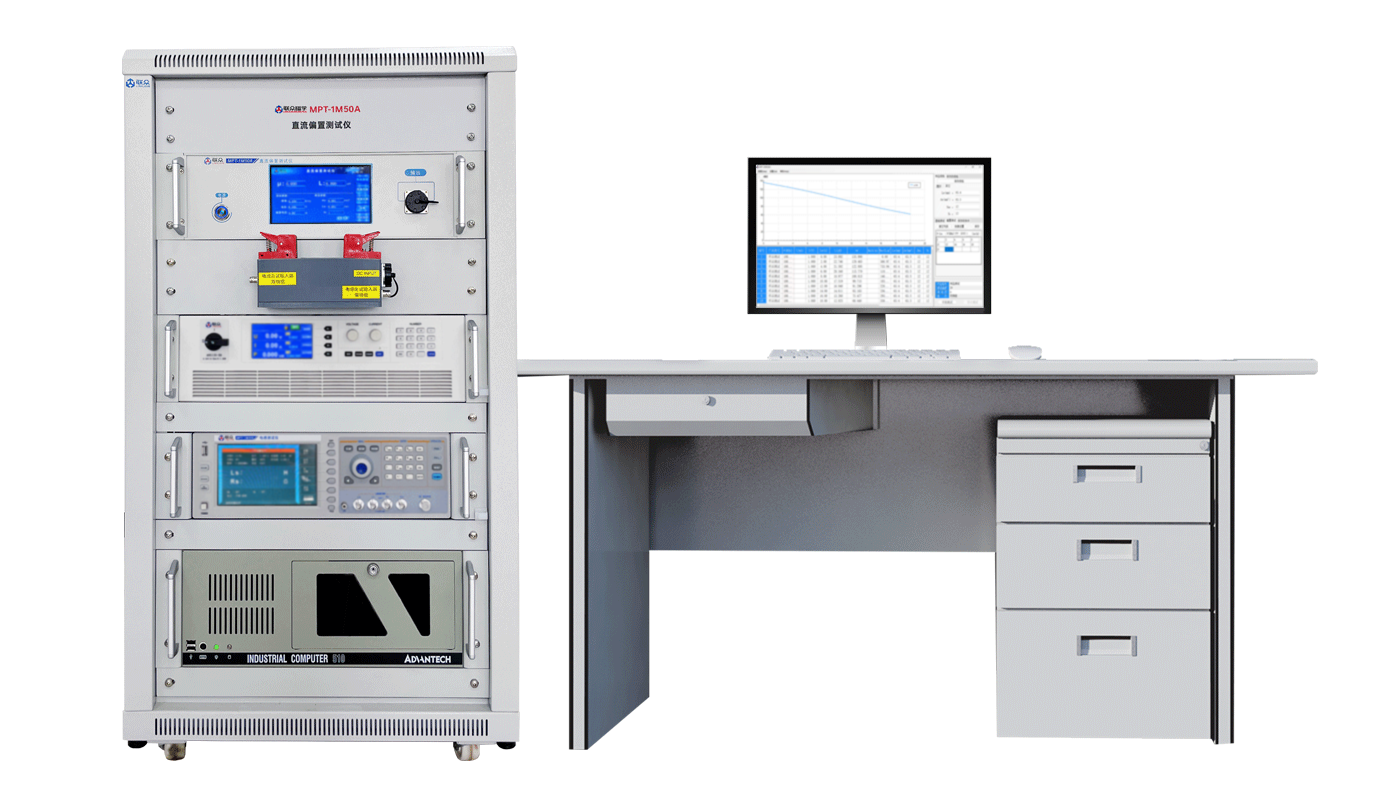

MPT-1M50A直流偏置特性测量仪可自动测量各种软磁磁芯随频率变化的有效磁导率和直流偏磁下直流偏置特性。可设定频率范围40-1MHZ，并扫描相应的频率-磁导率（F-u）曲线。可设定偏置电流0-50A，并扫描得到相应的直流偏置磁场强度-磁导率（Hdc-u）曲线和直流偏置磁场强度-电感（Hdc-L）曲线。
◆ 测试项目
|

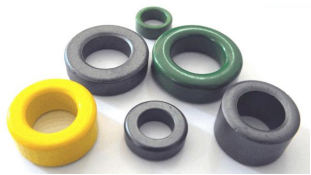

| 1、磁芯测量 ► 测试样品形状 直接在样品上绕制线圈测量环形、矩形、EE形和EI形等闭路样品。 ► 测试样品种类 可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料。 ► 测试参数 频率-有效磁导率（F-Ue）曲线，直流偏置磁场-有效磁导率（Hdc-Ue）曲线。 |
|
| 2、单绕组电感测量 可直接测量光伏储能电感和贴片电感等磁性器件直流偏置特性，测试直流偏置磁场-电感（Hdc-L）曲线。 |
|
◆ 技术参数
1.使用环境
参数 | 技术指标 |
输入电源 | 单相220V，50Hz |
使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH |
外磁场干扰 | 应绝对避免 |
热平衡时间 | 10分钟 |
2．硬件参数
2.1.电感测试仪
参数 | 技术指标 |
基本测量准确度 | 0.05% |
AC信号电平 | 5mv-2v（电压），50uA-100mA（电流）； |
测试频率 | 40-1MHZ，频率分辨率0.1H |
2.2.直流偏置电源
参数 | 技术指标 |
最大偏置电流 | 50A |
最大偏置电压 | 30V |
偏置电流精度 | 0.5% |
偏置隔离频率范围 | 40-1MHZ |
参数 | 技术指标 |
最大隔离电流 | 50A |
隔离频率范围 | 40-1MHZ |
◆ 测试软件
►可选择设定频率，变化直流偏置电流/磁场、设定偏置电流/磁场，变化频率等多种模式；
►支持输入磁环尺寸参数计算磁芯有效参数，或直接输入磁芯有效参数；
►支持导出电感/有效磁导率-偏置电流/磁场测试曲线，可导出原始数据；
►具有双绕组测试功能，直流偏置可使用独立绕组加载。
